01-项目介绍-环境搭建

1. 项目介绍

2. 环境搭建

3. 数据库建模

设计工具：power designer

3.1. 概念模型 CDM

• 是什么？

  • 概念模型，是描述实体之间关系的图形。又叫做 ER 图。

• 为什么用 ER 图？

  • 实际开发过程，项目立项的时候，DBMS（MySQL/Oracle/SQL Server/DB 2/Sybase）还没确定，不能直接基于数据库写建表语句。可以先建立概念模型，DBMS 确定后，直接转化建表语句。

• 怎么画

  • 列实体，把原型图、需求文档的实体（名词）列出来。
  • 填属性，根据原型图、需求文档，设置实体的属性。
    • 基本属性，一般看表单的输入框、文本框、日期选择框。
    • 关联属性，一般看页面的下拉框
    • 辅助属性，状态、创建时间、更新时间字段。
  • 画关系，画出实体之间的关系。
    • 一对一，常见于：垂直表的拆分、冷热数据的划分、表的大字段拆到辅助表里。例如：商品和商品详情表。
    • 一对多，常见于：有主外键关系的实体（主表明细表、业务出现数据动态变化的下拉框时）。例如：一个保险有多个分类。
    • 多对多，业务交叉相互关联的时候。例如：用户和角色，一个用户可有多个角色，一个角色可以包含多个用户。

概念模型可以转物理模型。

3.2. 物理模型 PDM

• 是什么？
  • 描述表之间关系的图形。
• 为什么？
  • 它可以直接获取整个库的 sql 语句（能直接创建整个数据库的表和关系）
• 怎么画？
  • 客户确定了 DBMS 后，直接 CDM 转 PDM。
  • 开发之前，就确定了 DBMS，可以直接画 PDM。

3.3. 案例分析

人员组织架构模块，用来管理人员。涉及到：机构、部门、角色、权限、人员。

• 列实体，机构、部门、角色、权限、人员
• 填属性，基础、关联、辅助属性。
  • 机构，机构ID，名称，状态
  • 部门，部门ID，名称，状态
  • 角色，角色ID，名称，状态
  • 权限，角色ID，名称，状态
  • 人员，人员ID，姓名，性别，... 状态
• 画关系
  • 一个机构有多个部门，1:N
  • 一个部门多个人员, 1:N
  • 一个角色多个权限, 一个权限可以给多个角色，N:N
  • 一个人多个角色, 一个角色可有多个人，N:N

实操：

power design 设置

power designer 安装

• 选择中文。

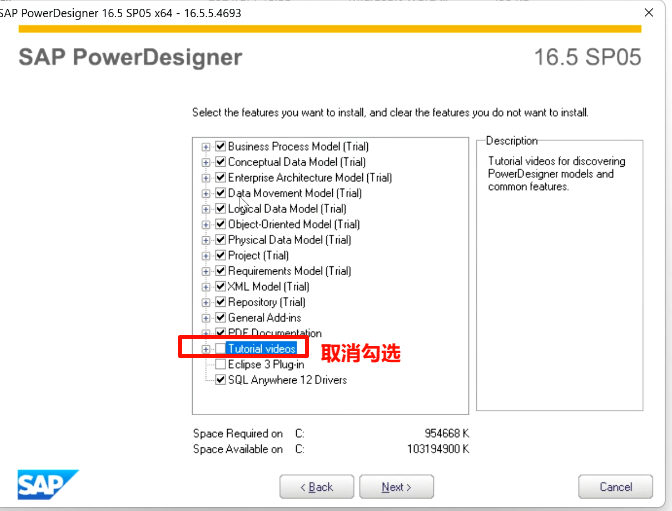

• 去除 study videos

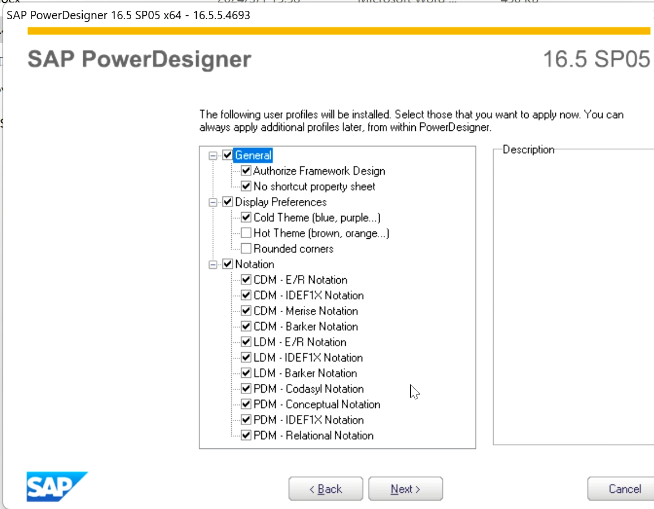

• 勾 general; prefercen; notation

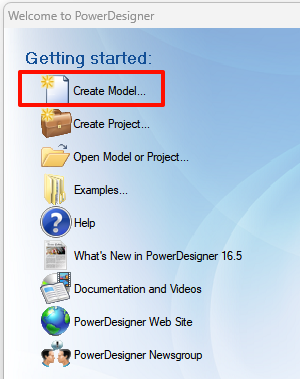

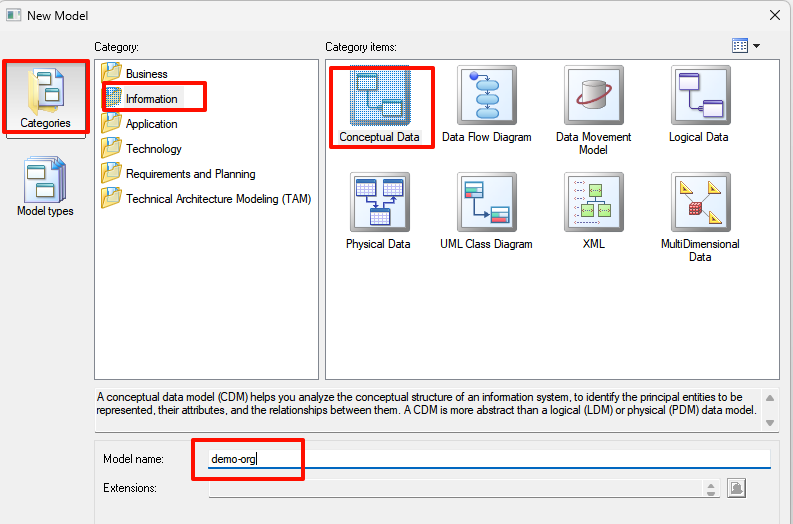

• 打开 power designer 的欢迎界面，创建模型，选择 Categories -> Infomation -> Conceptual Data -> 填写Model Name -> ok

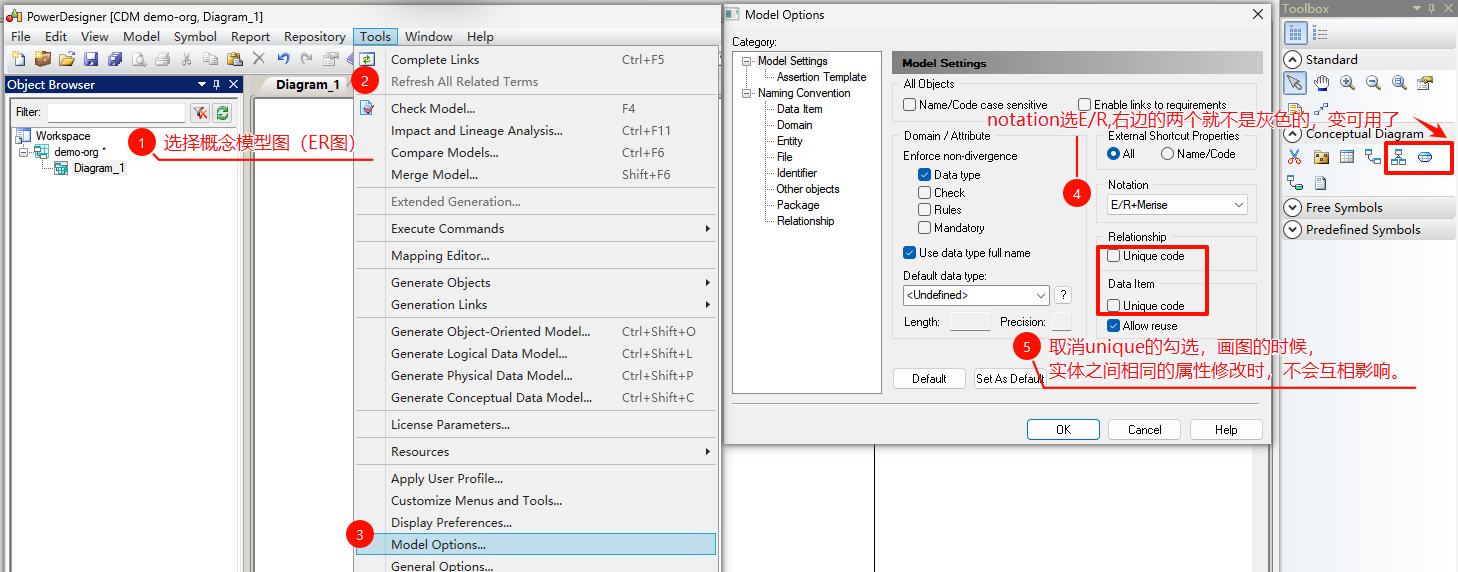

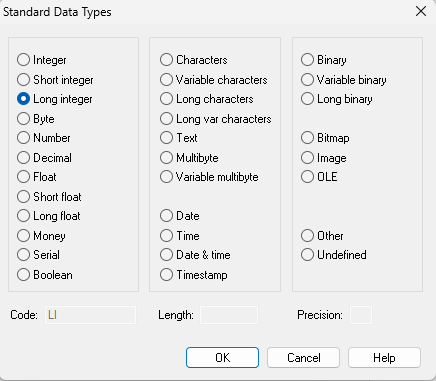

• 设置下；r-rise；两个 unicode 都去掉

• 问题，画关系的左右顺序，有影响吗？

  • 实体关系又影响。
  • 关联关系没影响。

• 概念模型转物理模型

  • cdm- > tool -> generatro pdm

• 物理模型
  • 可双击物理模型，看语句，设置自增等。

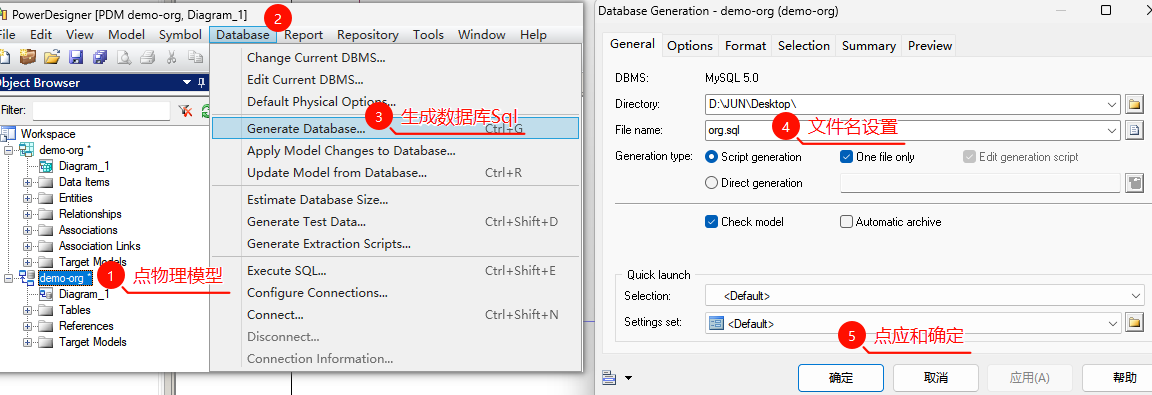

  • 物理模型生成 sql：database - > generate sql (整个库的表语句)
